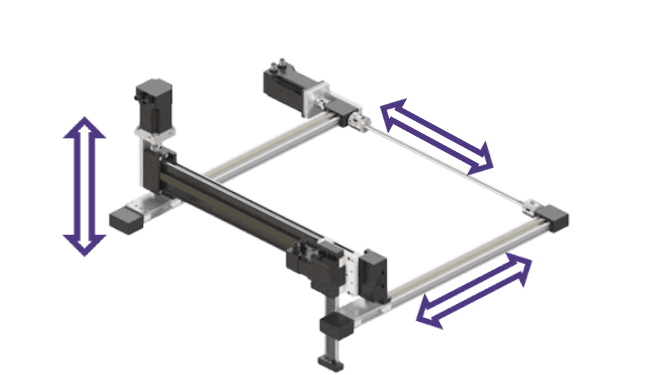

Raumportalroboter | DLE-RG-0003 | Arbeitsraum 800 x 800 x 500 mm
Varianten: Inkl. Schaltschrank Steuerung
Portale sind eine Kombination von mehreren Linearachsen um eine mehrdimensionale Bewegung zu realiseren. Für unterschiedlichste Aufgabenstellungen bietet igus Portale als Flächen-, Linien-, und Raumportal an. igus Portale beinhalten vorkonfigurierte drylin Linearmodule/achsen mit NEMA Schrittmotoren sowie alle für den Eigenaufbau notwendigen Bauteile. Anwendungsbeispiele für Raumportale: Mess und Prüfautomation, Handhabungs- und Montagetechnik, Identifikation in der Mikroelektronik und Medizintechnik, Aufgaben im Kleinteile-Handling und einfache Handhabungsaufgaben.
Highlights
Portalkonfigurator
Passen Sie das Portalsystem an Ihre Bedürfnisse an! Geben Sie dafür einfach Ihre Wunsch Dimensionen ein. Sie können im Anschluss die CAD Datei runterladen und erhalten per Email eine Zusammenfassung.
Jetzt runterladen und vorab testen
Laden Sie die Software jetzt kostenlos runter. So können Sie sich bereits vor dem Kauf der Komponenten mit der Bedienoberfläche und den Funktionen vertraut machen. Mit dem Digital Twin verschaffen Sie sich einen Überblick, über die Möglichkeiten Ihres Roboters. (Systemvoraussetzungen: Windows 10, Freier USB 2.0 Port, Ethernet Port, 500 MB freier Speicherplatz.).
Portalroboter eignen sich besonders für Pick & Place Anwendungen in diversen Bereichen. Zum Beispiel im Labor, der Fertigung, für Anwendungen mit Klebstoffen oder im Vertical Farming. Sie sind mit diversen Kamerasystemen, Greifern und Zubehör kompatibel und können somit auch bei Bin-Picking Anwendungen eingesetzt werden.
Achsen RG-0003
X-Achsen
bestehend aus: zwei drylin® ZLW-1040 Zahnriemenachse, Standard Version, Zahnriemenspannung 200 N, Vorschub 70 mm/U, Aluminiumprofil, Oberfläche: Hartanodisiert, PU Zahnriemen mit Stahlzug, weiß, Führungsschlitten in Länge 100 mm, Traverse aus Kunststoff, angetrieben durch einen igus Schrittmotor in der Baugröße NEMA24 mit Encoder, mechanisch synchronisiert durch eine Königswelle aus Aluminium AWMP-10
Y-Achse
bestehend aus: drylin® ZLW-10120 Zahnriemenachse, Zahnriemenspannung 200 N, Vorschub 75 mm/U, Aluminiumprofil, Oberfläche: Hartanodisiert, Neopren Zahnriemen, schwarz, Führungsschlitten in Länge 150 mm, Traverse aus Aluminium, angetrieben durch einen igus Schrittmotor in der Baugröße NEMA24 mit Encoder
Z-Achse
bestehend aus: drylin® GRR-1280 Auslegerachse, AWMR Hohlwellen, Vorschub: 72,26 mm/U, Aluminium Wellen, Führungsschlitten in Länge 100 mm, inkl. einstellbaren Gehäuselagern, Traverse aus Aluminium, angetrieben durch einen igus Schrittmotor in der Baugröße NEMA24 mit Encoder
