Linienportal - Schrittmotoren mit Encoder, Arbeitsraum 1000x750 mm

Name: Linienportal - Schrittmotoren mit Encoder, Arbeitsraum 1000x750 mm
Brand: igus®
SKU: RBTX-IGUS-0149
Price: 10,799.70 EUR
Availability: InStock

igus®

Roboter

‌

Art.-Nr.: RBTX-IGUS-0149

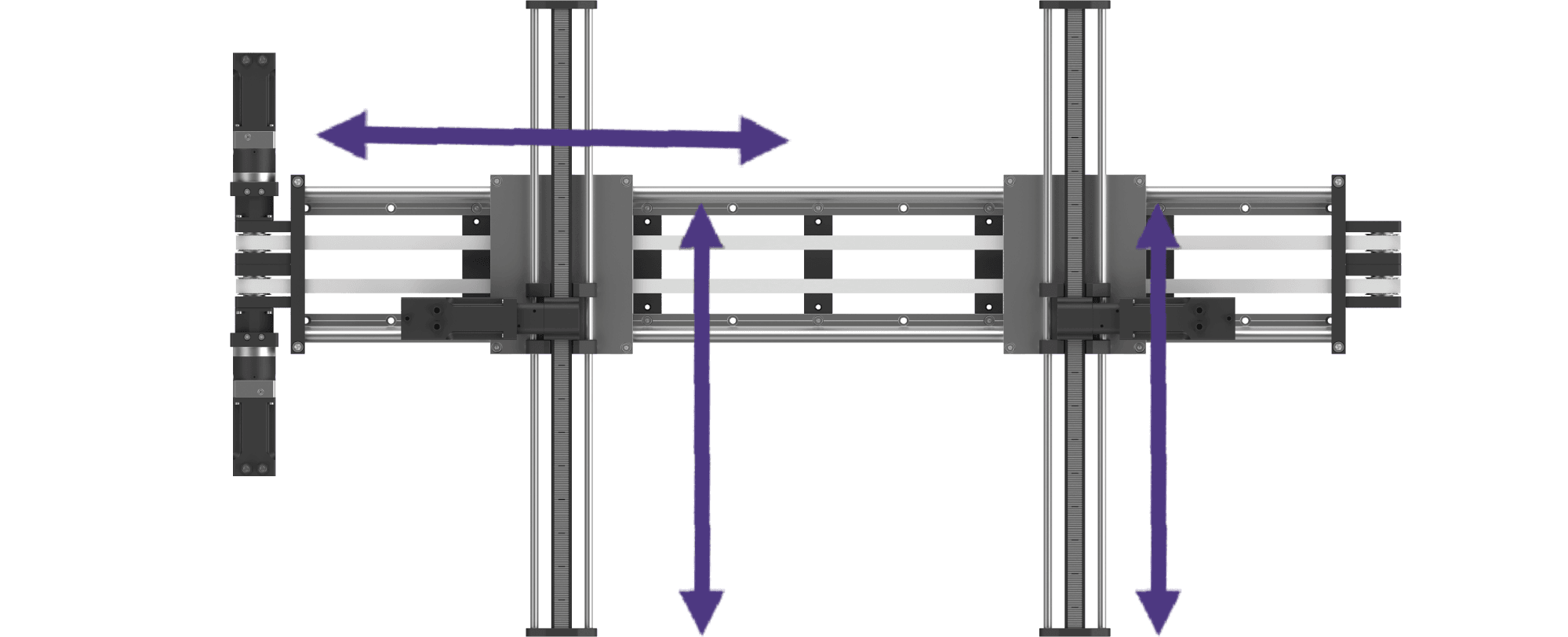

Für unterschiedlichste Aufgabenstellungen bietet igus Roboterportale als Flächen-, Linien- und Raumportal an. igus Portale beinhalten vorkonfigurierte drylin Linearmodule und Linearachsen mit igus Schrittmotoren sowie alle für den Eigenaufbau notwendigen Bauteile. Der Linienportalroboter DLE-LG-0009 zeichnet sich insbesondere dadurch aus, dass die beiden Z-Achsen unabhängig voneinander in der Y-Richtung bewegt werden können. Typische Anwendungen von unseren Linienportalroboter sind Pick and Place, Förderband picking und Stapelaufgaben. Meistens bieten sie die Plattform auf der unsere Kunden ihre Anwendung aufbauen. So lässt sich beispielsweise sehr einfach ein Greifer montieren um Sortieraufgaben zu ermöglichen. Dabei bewegen sich unsere Portale in unterschiedlichen Branchen wie beispielsweise der Elektronikindustrie, Medizintechnik, industriellen Fertigung usw.

Übliche Lieferzeit: 3 Wochen

‌

DOF

Max. Nutzlast

Max Speed

^m⁄_s

Max Acceleration

^m⁄_s²

Repeatability

0,5

Highlights

https://a.storyblok.com/f/298593/a75506646f/portalconfig-320.gif

Individualisierbar für Ihre Anwendung

Portalkonfigurator

Passen Sie das Portalsystem an Ihre Bedürfnisse an! Geben Sie dafür einfach Ihre Wunsch Dimensionen ein. Sie können im Anschluss die CAD Datei runterladen und erhalten per Email eine Zusammenfassung.

Jetzt Portal konfigurieren

https://a.storyblok.com/f/298593/12b15ce6f5/lca_gen_irc-mockup-pc_de_1-removebg-preview__1_.png

Kostenloser Download

Jetzt runterladen und vorab testen

Laden Sie die Software jetzt kostenlos runter. So können Sie sich bereits vor dem Kauf der Komponenten mit der Bedienoberfläche und den Funktionen vertraut machen. Mit dem Digital Twin verschaffen Sie sich einen Überblick, über die Möglichkeiten Ihres Roboters. (Systemvoraussetzungen: Windows 10, Freier USB 2.0 Port, Ethernet Port, 500 MB freier Speicherplatz.).

Jetzt kostenlos runterladen

https://a.storyblok.com/f/298593/1999x812/5bfb52b5f7/lca_prod_dle-rg-0004-ed_4-3.png

Achsen

Y-Achse
bestehend aus: drylin® ZLWT-20200 Tandem-Zahnriemenachse, Zahnriemenspannung 700 N, Vorschub 144 mm/U, Aluminiumprofil, Oberfläche: Hartanodisiert, PU Zahnriemen mit Edelstahlzug, weiß, Führungsschlitten in Länge 200 mm, Traverse aus Aluminium, angetrieben durch zwei igus Schrittmotoren mit Getriebe 3:1 in der Baugröße NEMA24 in der Version mit M12-Steckern und Encoder

Z-Achse
bestehend aus: zwei drylin® GRR-1280 Auslegerachsen, AWMR Hohlwellen, Vorschub: 72,26 mm/U, Aluminium Wellen, Führungsschlitten in Länge 100 mm, inkl. einstellbaren Gehäuselagern, Traverse aus Aluminium, angetrieben durch einen igus Schrittmotor in der Baugröße NEMA24 mit Encoder und Bremse
