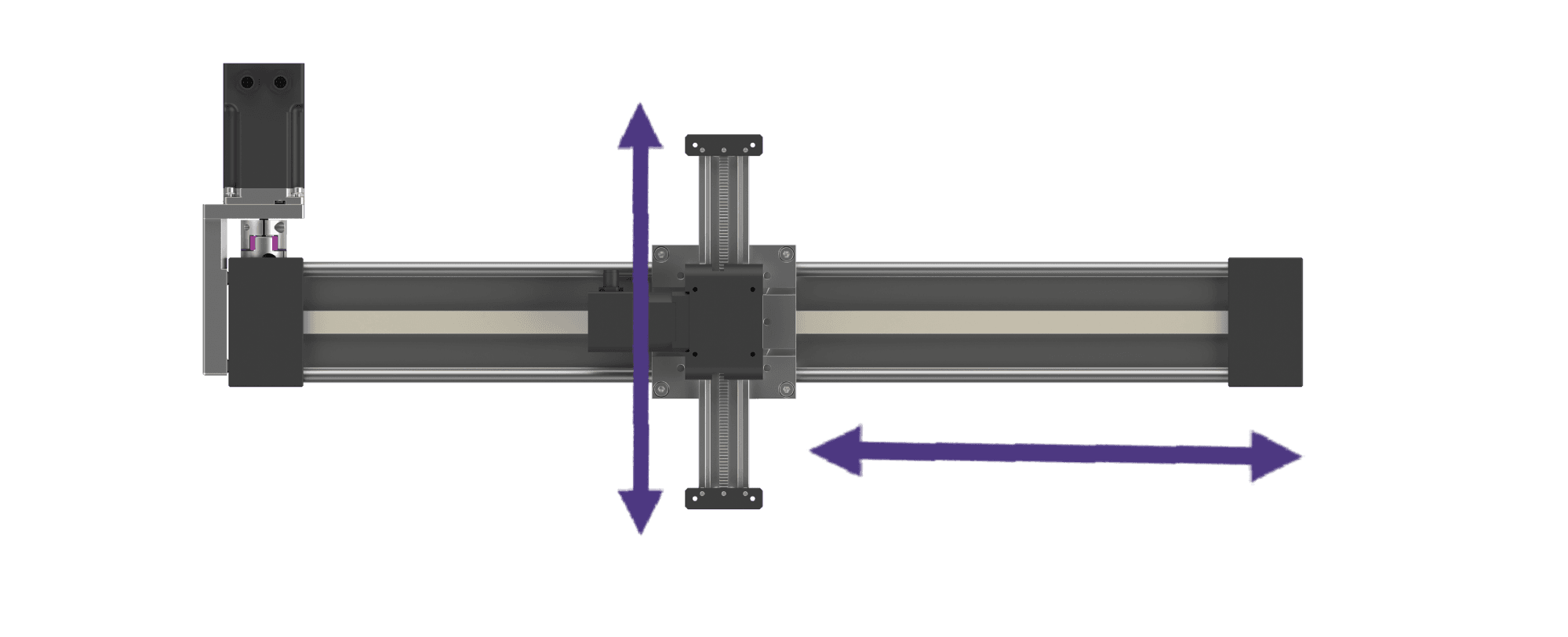

Linienportal - Schrittmotoren mit Encoder, Arbeitsraum 500x150 mm

Name: Linienportal - Schrittmotoren mit Encoder, Arbeitsraum 500x150 mm
Brand: igus®
SKU: RBTX-IGUS-0065
Price: 5,087.63 EUR
Availability: InStock

igus®

Roboter

‌

Art.-Nr.: RBTX-IGUS-0065

Varianten: inkl. Schaltschrank Steuerung

Varianten

Art.-Nr.: RBTX-IGUS-0065

Portale sind eine Kombination von mehreren Linearachsen um eine mehrdimensionale Bewegung zu realiseren. Für unterschiedlichste Aufgabenstellungen bietet igus Portale als Flächen-, Linien-, und Raumportal an. igus Portale beinhalten vorkonfigurierte drylin Linearmodule/achsen mit NEMA Schrittmotoren sowie alle für den Eigenaufbau notwendigen Bauteile. Anwendungsbeispiele für Linienportale: Pick and Place, Kennzeichnungsapplikationen, Sortieranlagen und Identifikation in der Mikroelektronik und Medizintechnik.

Übliche Lieferzeit: 3 Wochen

‌

Working Space

500x150

DOF

Max. Nutzlast

Max Speed

0,5

^m⁄_s

Max Acceleration

^m⁄_s²

Repeatability

0,5

Highlights

https://a.storyblok.com/f/298593/a75506646f/portalconfig-320.gif

Individualisierbar für Ihre Anwendung

Portalkonfigurator

Passen Sie das Portalsystem an Ihre Bedürfnisse an! Geben Sie dafür einfach Ihre Wunsch Dimensionen ein. Sie können im Anschluss die CAD Datei runterladen und erhalten per Email eine Zusammenfassung.

Jetzt Portal konfigurieren

https://a.storyblok.com/f/298593/573cec7c19/dle-lg-0001.gif

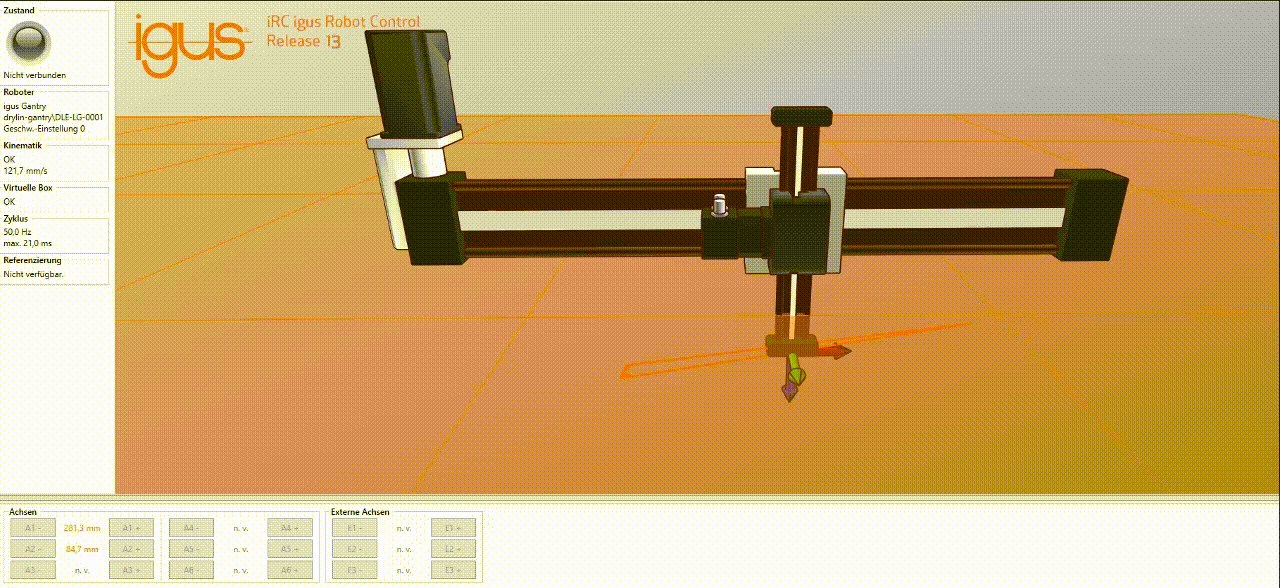

Kostenloser Download

Jetzt runterladen und vorab testen

Laden Sie die Software jetzt kostenlos runter. So können Sie sich bereits vor dem Kauf der Komponenten mit der Bedienoberfläche und den Funktionen vertraut machen. Mit dem Digital Twin verschaffen Sie sich einen Überblick, über die Möglichkeiten Ihres Roboters. (Systemvoraussetzungen: Windows 10, Freier USB 2.0 Port, Ethernet Port, 500 MB freier Speicherplatz.).

Jetzt kostenlos runterladen

https://a.storyblok.com/f/298593/1999x812/22d45db477/lca_prod_dle-rg-0004-ed_4-5.png

Achsen

Y-Achse
bestehend aus: drylin® ZLW-1080 Zahnriemenachse, Standard Version, Zahnriemenspannung 200 N, Vorschub 70 mm/U, Aluminiumprofil, Oberfläche: Hartanodisiert, PU Zahnriemen mit Stahlzug, weiß, Führungsschlitten in Länge 100 mm, Traverse aus Aluminium, angetrieben durch einen igus Schrittmotor in der Baugröße NEMA23 in der Version mit M12-Steckern und Encoder

Z-Achse
bestehend aus: drylin® GRW-0630 Auslegerachse, Vorschub 44 mm/U, Aluminiumprofil, Oberfläche: Hartanodisiert, Traverse aus Aluminium, angetrieben durch einen igus Schrittmotor in der Baugröße NEMA17 in der Version mit M12-Steckern und Encoder
