“Bis vor ein paar Jahren gab es nichts, was unter 40.000 Dollar zu haben war.”
Ekramul Haque Ehite, Ph.D.
GSK – Collegeville, Pennsylvania, USA
Geringere Kosten
unter $40,000
Geringere Komplexität
Plug-and-Program-Setup
Geringer Zeitaufwand
Schnelle Bereitstellung via RBTX
Weniger Risiko
Bewährtes Konzept mit manuellen Tests
Auf einen Blick
Als GSK eine Lösung benötigte, um den körperlich anstrengenden und uneinheitlichen Prozess des Schüttelns von Fläschchen in pharmazeutischen Labors zu automatisieren, wandte sich das Unternehmen an RBTX und Industrial Robot Help (IRH). Die Herausforderung bestand darin, manuelle Schüttelkräfte von bis zu 20 G nachzubilden - das Vierfache der Beschleunigung, die Formel-1-Fahrer erfahren. Durch kreatives Engineering, manuelle Tests und Roboterinnovationen entwickelte das Team ein kostengünstiges, leistungsstarkes System mit einem Epson C8-Roboter und kundenspezifischen 3D-gedruckten Werkzeugen. Das Ergebnis ist eine flexible, präzise und skalierbare Automatisierungslösung, die die Datenkonsistenz verbessert und das Laborpersonal entlastet - und das alles bei geringem Budget.
Die Herausforderungen: extreme Beschleunigung und präzise Bewegungssteuerung
GSK ist ein globales Pharmaunternehmen, das eine einzigartige Automatisierungslösung für seine Laborumgebung benötigte. Die Aufgabe: Automatisieren des Schüttelns von Fläschchen, um Sediment und Flüssigkeit nach langer Lagerung zu mischen - ein Prozess, der zuvor manuell durchgeführt wurde, mit hoher physischer Belastung und uneinheitlichen Ergebnissen.
Präzision trifft Leistung - und jeder Handgriff zählt:
Das Automatisierungssystem musste menschliche Schüttelbewegungen mit extremer Beschleunigung und Flexibilität nachahmen. Die Aufgaben des Roboters waren anspruchsvoll und hoch spezialisiert:
- Schütteln von Arzneimittelfläschchen mit einer Kraft von bis zu 20 Gs
- Nachahmung der menschlichen Armbewegung mit einer nachgiebigen Verlängerung
- Handhabung verschiedener Containertypen mit maßgeschneiderten 3D-gedruckten Werkzeugen
- Bereitstellung von einstellbaren Bewegungsprofilen über die HMI-Software
Effizienz trifft Erschwinglichkeit
Die Entscheidung für den Epson C8-Roboter und die RBTX-Komponenten fiel aufgrund der Notwendigkeit einer kostengünstigen Lösung. Das gesamte System wurde für weniger als 40.000 US-Dollar implementiert - ein Bruchteil der Kosten einer herkömmlichen Laborautomatisierung. Dank der modularen Hardware und der internen Entwicklung konnte die Lösung schnell implementiert und auf die Bedürfnisse von GSK zugeschnitten werden.
Maßgeschneiderte Innovation statt Robotik von der Stange
Gemeinsam mit IRH und RBTX wurde eine maßgeschneiderte Lösung entwickelt, die kreative Technik mit kostengünstiger Automatisierung verbindet. Von der manuellen Prüfung bis zur robotergestützten Präzision zeigt das Projekt, wie Flexibilität, Ausdauer und intelligentes Design selbst die extremsten Automatisierungsherausforderungen lösen können.
Die Lösung: Automatisiertes Schütteln von Fläschchen mit Präzision und Anpassungsfähigkeit

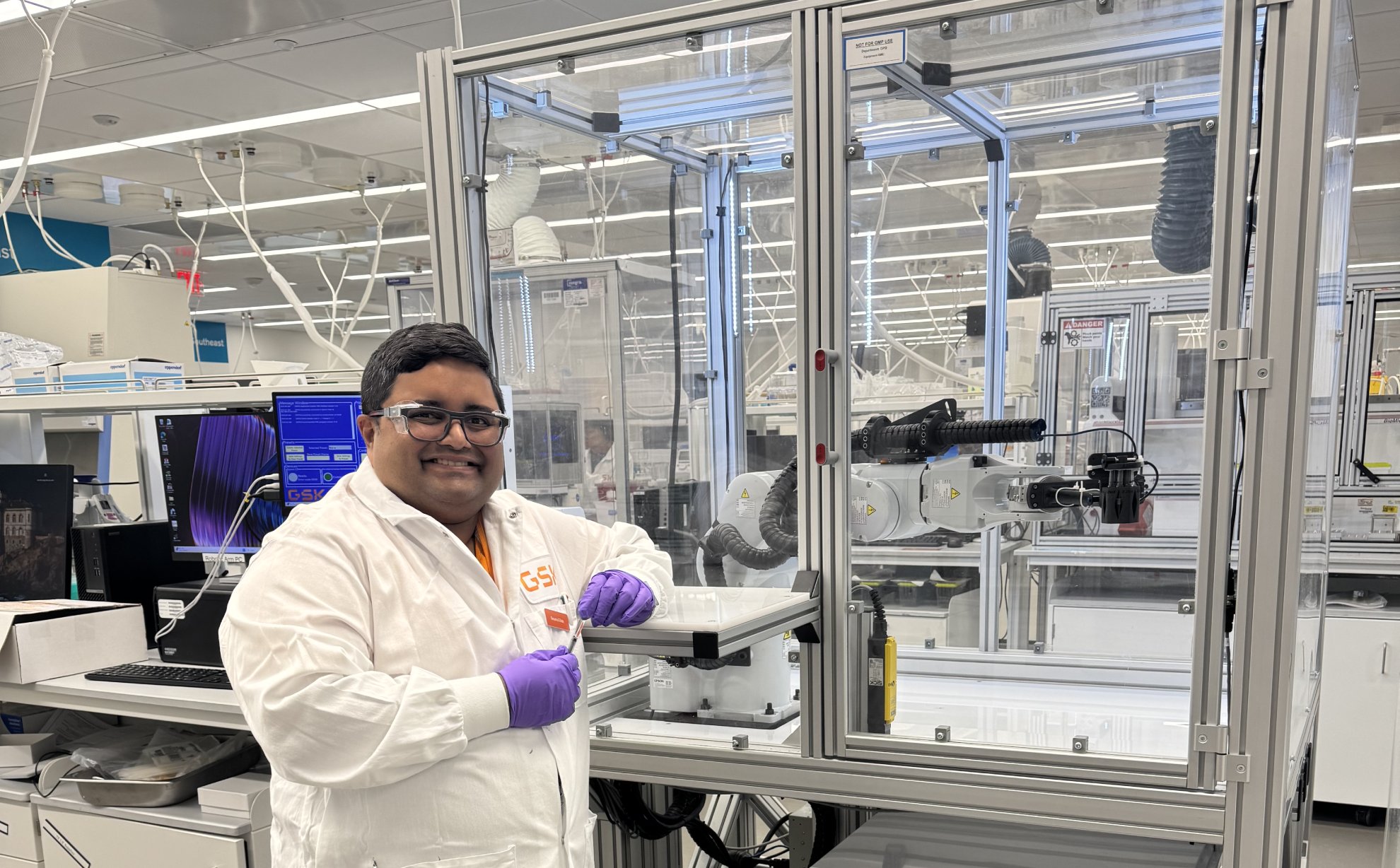

Um die körperliche Belastung des Laborpersonals zu verringern und die Konsistenz bei pharmazeutischen Tests zu verbessern, wurde ein automatisches Schüttelsystem für Fläschchen entwickelt. Das Herzstück der Lösung ist ein Epson C8-Roboter, der mit einem nachgiebigen Auslegerarm ausgestattet ist, um die menschliche Schüttelbewegung nachzuahmen.
Der Roboter ist in der Lage, Beschleunigungen von über 20 G zu erzeugen und ahmt Handgelenk-, Ellbogen- und Schulterbewegungen mit hoher Wiederholgenauigkeit nach. Kundenspezifisch 3D-gedruckte End-of-Arm-Werkzeuge ermöglichen eine flexible Handhabung verschiedener Fläschchentypen, während eine spezielle HMI-Software eine präzise Steuerung der Bewegungsparameter ermöglicht.
Das System macht das manuelle Schütteln vollständig überflüssig, verbessert die Ergonomie und gewährleistet reproduzierbare Ergebnisse für alle Proben. Anpassbare Einstellungen ermöglichen eine schnelle Anpassung an verschiedene Testprotokolle, minimieren Ausfallzeiten und maximieren die Effizienz.
Dank kostengünstiger Komponenten und eigener Entwicklung konnte die Lösung für weniger als 40.000 US-Dollar implementiert werden - ideal für Forschungsumgebungen mit hohen Anforderungen und begrenzten Budgets.
Key facts
Roboter Model
Epson C8
Erreichte Beschleunigung
>20 Gs
Benutzerdefinierte Merkmale
3D-gedruckter EOAT & anpassbare HMI-Software für die Bewegungssteuerung
Kosteneffizienz
Gesamtlösung unter $40.000
Zusammenfassung
Die Automatisierung in pharmazeutischen Labors ist mehr als nur ein technisches Upgrade - sie verändert die Art und Weise, wie Routineaufgaben angegangen werden. Die für GSK entwickelte Lösung für das Schütteln von Fläschchen zeigt, wie gezielte Innovation repetitive manuelle Arbeit durch ein System ersetzen kann, das konsistente Ergebnisse liefert und die körperliche Belastung reduziert.
Die Entscheidung für diese maßgeschneiderte Lösung war strategisch: weg von manueller Variabilität und hin zu zuverlässiger, programmierbarer Automatisierung. Das Ergebnis ist eine belastbarere Laboreinrichtung, die auch bei personellen Engpässen die Leistung aufrechterhält - und ein Team, das sich auf Forschung und Entwicklung konzentrieren kann.
