Roboterzellen und Aluminiumprofile für Automation

Was ist eine Roboterzelle?

Eine Roboterzelle ist ein räumlich und funktional definierter Arbeitsbereich, in dem ein Roboter eine automatisierte Aufgabe ausführt. Sie verbindet den Roboter mit Endeffektor, Werkstückbereitstellung, Steuerung, Sensorik und den erforderlichen Schutzmaßnahmen zu einer vollständigen Anwendung.

Je nach Prozess kann eine Zelle beispielsweise für Maschinenbeschickung, Montage, Prüfung, Schweißen, Palettieren, Verpacken oder Pick-and-Place eingesetzt werden.

Zur Ausstattung können unter anderem gehören:

• Roboter oder Cobot

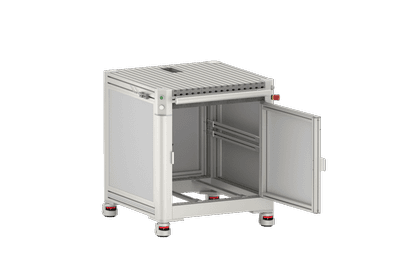

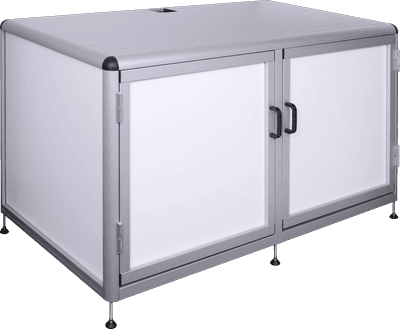

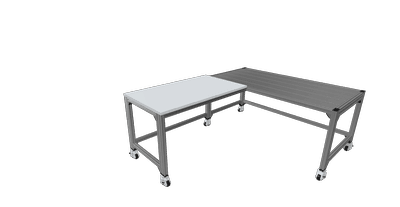

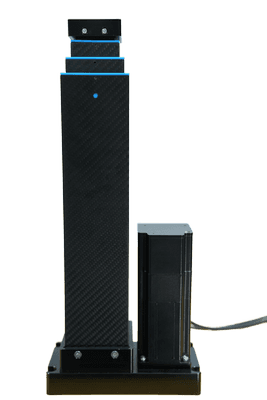

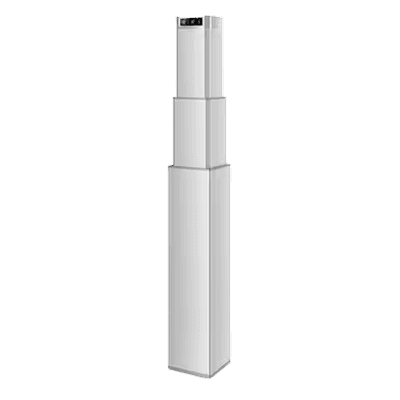

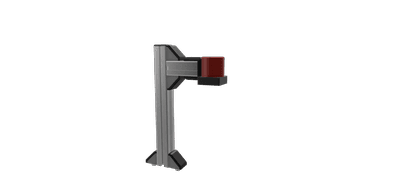

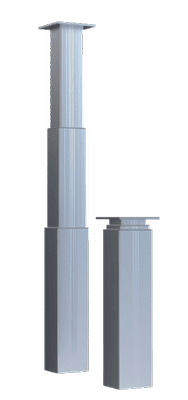

• Roboterständer oder Arbeitstisch

• Endeffektor und Werkzeug

• Aluminiumprofile und Verbindungselemente

• Schutzeinhausung oder Schutzzaun

• Sicherheitstüren und Zugangskontrolle

• Vision-Systeme und Sensoren

• Fördertechnik und Materialzuführung

• Steuerung und Bedienpanel

• Kabel- und Medienführung

• Beleuchtung

• Ablagen, Halterungen und Werkstückaufnahmen

Nicht jede Anwendung benötigt alle diese Komponenten. Eine kompakte Cobot-Station kann aus einem Arbeitstisch, einem Roboter und einer Materialaufnahme bestehen. Eine automatisierte Schweiß- oder Bearbeitungszelle benötigt dagegen häufig eine geschlossene Einhausung, definierte Zugänge und zusätzliche Schutztechnik.

Modulare oder individuelle Roboterzelle?

Eine Zelle kann aus standardisierten Modulen aufgebaut oder vollständig für einen konkreten Prozess entwickelt werden.

Eine modulare Roboterzelle eignet sich besonders, wenn Automatisierungsprojekte schnell aufgebaut, später verändert oder an mehreren Standorten in ähnlicher Form eingesetzt werden sollen.

Eine individuelle Roboterzelle ist sinnvoll, wenn besondere Maschinenanschlüsse, komplexe Materialflüsse, ungewöhnliche Abmessungen oder prozessspezifische Schutzmaßnahmen erforderlich sind.

Zwischen beiden Varianten gibt es zahlreiche Mischformen. Ein standardisierter Zellengrundrahmen kann beispielsweise mit individuell konstruierten Werkstückaufnahmen, Türen, Förderbändern oder Schutzverkleidungen kombiniert werden.

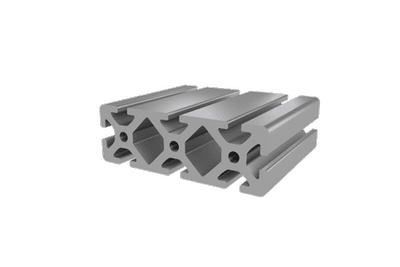

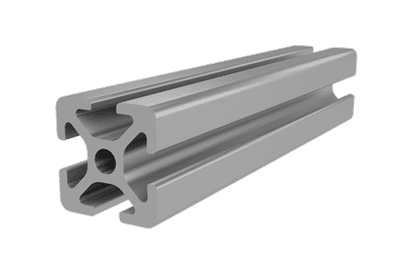

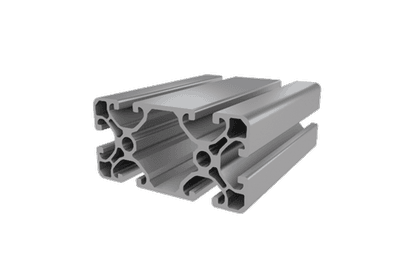

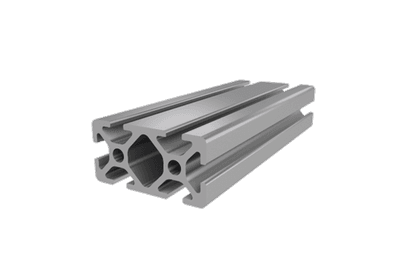

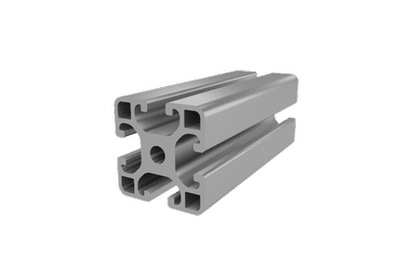

Welche Vorteile bieten Aluminiumprofile?

Aluminium-Konstruktionsprofile werden häufig für Maschinengestelle, Arbeitstische, Einhausungen und Schutzsysteme eingesetzt. Über Profilnuten lassen sich Verbindungselemente, Flächenelemente, Sensoren und weitere Komponenten flexibel befestigen.

Modulare Profilsysteme ermöglichen die Konstruktion von Maschinenrahmen, Arbeitsstationen und Schutzzäunen aus aufeinander abgestimmten Komponenten. Konstruktionen können dadurch an unterschiedliche Abmessungen und Anwendungen angepasst werden.

Flexible Konstruktion

Profilstreben können in unterschiedlichen Längen und Querschnitten kombiniert werden. Dadurch lassen sich kompakte Tischzellen ebenso aufbauen wie größere Einhausungen oder verkettete Anlagen.

Nachträgliche Anpassungen

Sensorhalter, Ablagen, Türen, Verkleidungen oder zusätzliche Profilstreben lassen sich häufig ergänzen, ohne den vollständigen Rahmen neu aufzubauen.

Geringeres Konstruktionsgewicht

Aluminiumprofile ermöglichen stabile Konstruktionen bei vergleichsweise geringem Eigengewicht. Das erleichtert insbesondere den Aufbau mobiler oder versetzbarer Arbeitsstationen.

Integrierte Befestigungsmöglichkeiten

Die Profilnuten können zur Montage von Winkeln, Haltern, Griffen, Scharnieren, Kabelkanälen, Flächenelementen und weiteren Komponenten genutzt werden.

Wiederverwendbare Bauteile

Bei einem Umbau können einzelne Profile und Verbindungselemente je nach Zustand und benötigter Geometrie für neue Konstruktionen verwendet werden.

Welche Arten von Roboterzellen gibt es?

Die Bauform richtet sich nach Anwendung, Roboter, Materialfluss und notwendigem Schutzkonzept.

Offene Cobot-Arbeitszelle

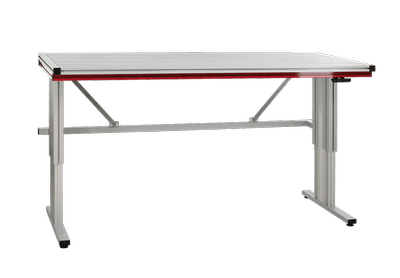

Eine offene Arbeitsstation kombiniert häufig einen Cobot mit einem Arbeitstisch, einem Untergestell und definierten Ablage- oder Materialbereichen.

Sie kann für Anwendungen geeignet sein, bei denen das Sicherheitskonzept eine offene Gestaltung zulässt. Ob zusätzliche Sensoren, Abtrennungen oder Geschwindigkeitsbegrenzungen erforderlich sind, hängt von der vollständigen Anwendung ab.

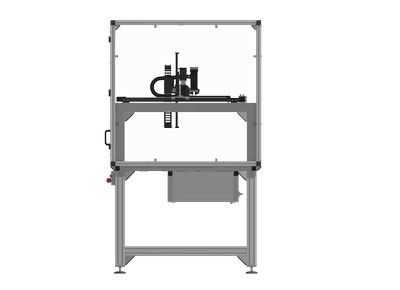

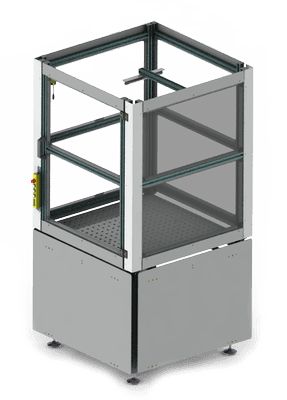

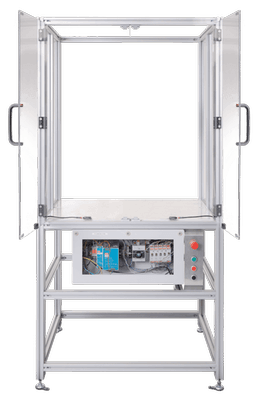

Geschlossene Roboterzelle

Eine geschlossene Zelle umgibt den Prozess mit Wänden, Gitterelementen oder transparenten Flächen. Zugangstüren können überwacht und mit dem Sicherheitssystem verbunden werden.

Eine solche Roboterzellen-Einhausung kann sinnvoll sein, wenn schnelle Bewegungen, herumfliegende Teile, Prozessmedien, Funken, Späne oder andere Gefährdungen auftreten.

Palettierzelle

Eine Palettierzelle verbindet den Roboter mit Palettenplätzen, Fördertechnik, Greifer und Schutzsystem.

Je nach Aufbau kann der Roboter mehrere Palettenpositionen erreichen. Türen oder Materialschleusen ermöglichen den Austausch fertiger Paletten, ohne unnötig in andere Zellbereiche eingreifen zu müssen.

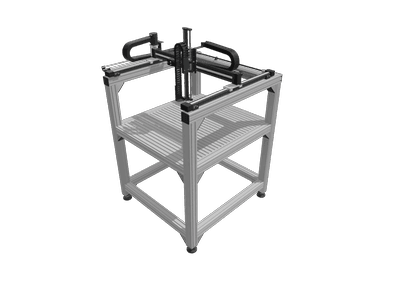

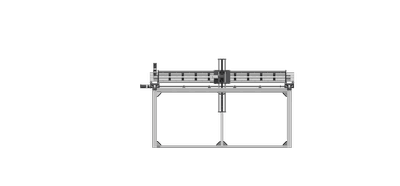

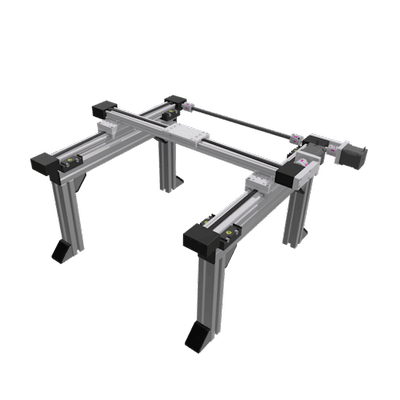

Maschinenbeschickungszelle

Bei der Maschinenbeschickung entnimmt der Roboter Werkstücke aus einem Zuführsystem, setzt sie in eine Maschine ein und entnimmt anschließend das bearbeitete Teil.

Die Zelle muss den Zugang zur Maschine, die Türsteuerung, die Werkstückablage und den Roboterarbeitsraum berücksichtigen.

Prüf- und Inspektionszelle

Eine Prüfstation kann Kameras, Sensoren, Beleuchtung und Werkstückaufnahmen enthalten. Der Roboter führt Bauteile an unterschiedliche Prüfpositionen oder positioniert ein Messsystem am Werkstück.

Hier sind häufig eine stabile Kameramontage, reproduzierbare Lichtbedingungen und eine vibrationsarme Konstruktion entscheidend.

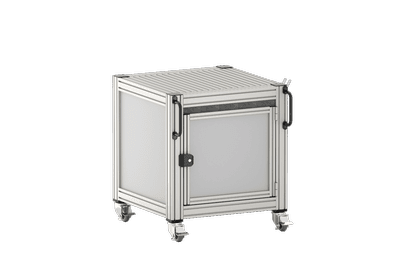

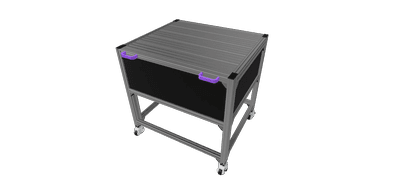

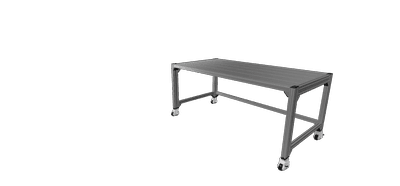

Mobile Roboterzelle

Eine mobile oder versetzbare Zelle kann auf Rollen, einem transportierbaren Grundrahmen oder einer kompakten Plattform aufgebaut werden.

Eine flexible Roboterzelle eignet sich besonders für kleine Serien, wechselnde Maschinen oder Automatisierungsaufgaben, die nicht dauerhaft an einem Standort benötigt werden.

Vor dem Betrieb muss die Zelle sicher positioniert und gegebenenfalls mit dem Boden, der Maschine oder der Sicherheitssteuerung verbunden werden.

Schweiß- und Bearbeitungszelle

Schweißen, Schleifen, Fräsen oder vergleichbare Prozesse können zusätzliche Anforderungen an Einhausung, Absaugung, Brandschutz, Sichtschutz und Widerstandsfähigkeit der eingesetzten Materialien stellen.

Die Auswahl der Flächenelemente muss daher immer zum konkreten Prozess passen.

Roboterzelle mit Einhausung oder Schutzzaun?

Nicht jede Zelle benötigt dieselbe Art der Abtrennung. Eine geschlossene Einhausung und ein Schutzzaun erfüllen teilweise unterschiedliche Aufgaben.

Ein Schutzzaun für Roboterzellen eignet sich besonders, wenn der Arbeitsbereich räumlich abgegrenzt werden soll, der Prozess jedoch keine vollständig geschlossene Kabine benötigt.

Modulare Schutzzaunsysteme können aus Rahmen, Flächenelementen, Pfosten und Türen aufgebaut und an unterschiedliche Anlagenlayouts angepasst werden.

Welche Rolle spielt der Schutzzaun bei einer Roboterzelle?

Eine Roboterzelle mit Schutzzaun trennt den Arbeitsbereich des Roboters von Personen und Verkehrswegen. Der Zaun allein ist jedoch nur ein Teil des Schutzkonzepts.

Auch Türen, Verriegelungen, Sicherheitsabstände, mögliche Öffnungen und der unerwartete Wiederanlauf müssen berücksichtigt werden.

Bei der Planung sind unter anderem relevant:

• Höhe und Abstand des Schutzzauns

• mögliche Zugriffe über oder unter Elemente

• Abstand zur maximalen Roboterbewegung

• Bewegungen von Endeffektor und Werkstück

• Türpositionen

• Materialöffnungen

• Flucht- und Wartungswege

• Sicherheitsschalter und Zuhaltungen

• Not-Halt-Einrichtungen

• Reaktion bei geöffnetem Zugang

Modulare Sicherheitszäune ermöglichen flexible Layouts und können um Türen oder weitere Felder ergänzt werden. Das Schutzsystem sollte bereits bei der Zellplanung berücksichtigt und nicht erst nachträglich um den fertigen Roboterprozess gebaut werden.

Welche Größe sollte eine Roboterzelle haben?

Eine möglichst kleine Zelle spart Fläche, darf jedoch den Roboter nicht einschränken und muss ausreichende Abstände sowie Zugänge ermöglichen.

Der Platzbedarf ergibt sich aus mehreren Bereichen:

Bei der Planung sollte der vollständige Bewegungsraum simuliert werden. Dabei reicht es nicht, nur die normalen Roboterbahnen zu betrachten. Auch Einrichten, Referenzfahrten, Störungen und manuelle Bewegungen können andere Bereiche des Arbeitsraums nutzen.

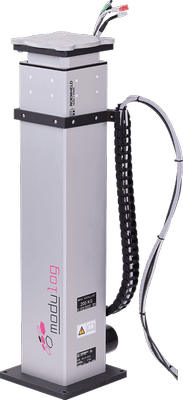

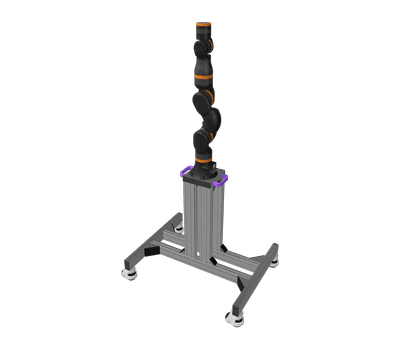

Wie stabil muss das Gestell sein?

Die erforderliche Stabilität hängt von Robotergewicht, Reichweite, Nutzlast, Geschwindigkeit und Prozesskräften ab.

Ein Roboter erzeugt beim Beschleunigen und Abbremsen dynamische Kräfte und Momente. Ein leichter Tisch, der für manuelle Montage ausreichend ist, kann bei schnellen Roboterbewegungen schwingen oder sich verschieben.

Vor der Auswahl des Profilquerschnitts sollten unter anderem betrachtet werden:

• Eigengewicht des Roboters

• Nutzlast und Endeffektor

• maximaler Abstand des Schwerpunkts

• Beschleunigung und Geschwindigkeit

• Prozesskräfte

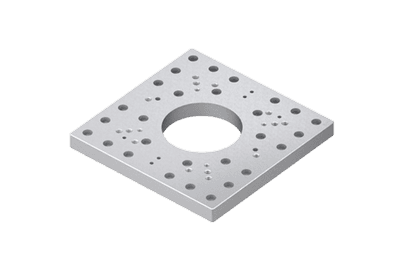

• Befestigung des Roboters

• Abmessungen des Gestells

• zusätzliche Aufbauten

• Bodenverankerung

• zulässige Verformung

Besonders bei Kamera-, Prüf- und Bearbeitungsanwendungen können bereits kleine Schwingungen die Prozessqualität beeinflussen.

Der Roboter sollte deshalb auf einer ausreichend steifen und für die auftretenden Belastungen ausgelegten Struktur montiert werden.

Stationäre oder mobile Roboterzelle?

Eine stationäre Zelle wird dauerhaft am vorgesehenen Einsatzort installiert. Eine mobile Lösung kann zwischen Arbeitsplätzen bewegt oder bei Bedarf eingelagert werden.

Bei einer mobilen Lösung müssen Rollen, Stellfüße, Bremsen und Positionierung zur Gesamtmasse passen. Die Zelle darf sich während des Betriebs nicht unkontrolliert bewegen.

Zusätzlich muss geklärt werden, wie Roboterprogramme, Maschinenpositionen, Sicherheitszonen und Medienanschlüsse nach einem Standortwechsel reproduzierbar hergestellt werden.

Können Roboterzellen später erweitert werden?

Ein wesentlicher Vorteil modularer Profilsysteme ist die Möglichkeit, bestehende Konstruktionen anzupassen.

Eine Zelle kann beispielsweise später ergänzt werden durch:

• weitere Schutzzaunfelder

• zusätzliche Türen

• größere Materialbereiche

• neue Sensoren

• Kameras und Beleuchtung

• Fördertechnik

• Ablagen und Werkzeughalter

• Bedienpanels

• zusätzliche Roboterstationen

• eine vollständige Einhausung

Modulare Profil- und Schutzsysteme sind darauf ausgelegt, Konstruktionen umzubauen oder zu erweitern. Dadurch lassen sich auch bestehende Anlagen an neue Produktvarianten oder Prozessanforderungen anpassen.

Eine spätere Erweiterung ist jedoch nur dann einfach, wenn bereits bei der ersten Planung ausreichend Platz, Profilreserven, Steuerungskapazität und Schnittstellen vorgesehen wurden.

Welche Roboterzelle passt zu Ihrer Anwendung?

Diese Zuordnung dient als erste Orientierung. Die endgültige Ausführung hängt von Roboter, Werkzeug, Prozess, Materialfluss und Risikobeurteilung ab.

Welche Informationen werden für die Planung benötigt?

Je genauer die Anwendung beschrieben wird, desto besser können Zellengröße, Profile und Ausstattung ausgewählt werden.

Hilfreich sind außerdem:

• Anlagenlayout

• CAD-Daten

• Fotos des vorgesehenen Aufstellorts

• Zeichnungen der Werkstücke

• Prozessbeschreibung

• gewünschter Materialfluss

• Positionen vorhandener Maschinen

• Angaben zu Verkehrs- und Bedienwegen

Häufige Fehler bei der Planung

Viele Probleme entstehen, weil der Rahmen zu früh konstruiert wird, bevor Prozess und Materialfluss vollständig feststehen.

Typische Fehler sind:

• Zellengröße nur nach der Roboterreichweite bestimmen

• Endeffektor und Werkstück nicht in den Arbeitsraum einrechnen

• Materialzuführung erst nachträglich einplanen

• Türen zu klein oder ungünstig positionieren

• Wartungszugänge vergessen

• dynamische Roboterkräfte unterschätzen

• ein zu leichtes Untergestell auswählen

• Kabel- und Medienführung nicht berücksichtigen

• Kamera- oder Sensorpositionen instabil ausführen

• Erweiterungsflächen vollständig verbauen

• Sicherheitskonzept erst nach der Konstruktion ergänzen

• Schaltschrank und Bedienpanel zu spät positionieren

• Türöffnungen und Transportwege nicht prüfen

• Rollen ohne ausreichende Tragfähigkeit auswählen

Eine kompakte Zelle ist nur dann wirtschaftlich, wenn sie den Prozess nicht behindert. Eine zu kleine Konstruktion kann zu aufwendigen Umbauten, ungünstigen Roboterbahnen und erschwerter Wartung führen.

Was kostet eine Roboterzelle?

Die Kosten hängen vom Umfang der vollständigen Automatisierungslösung ab.

Ein einfacher Profilrahmen für eine Cobot-Station benötigt weniger Komponenten als eine geschlossene Zelle mit Roboter, Fördertechnik, Vision, Sicherheitssteuerung und automatischen Türen.

Einflussfaktoren sind unter anderem:

• Größe der Zelle

• Profilquerschnitte und Rahmenkonstruktion

• Anzahl der Türen

• Art der Flächenelemente

• Roboterständer oder Arbeitsfläche

• Sicherheitskomponenten

• Materialzuführung

• Sensorik und Vision-System

• Schaltschrank und Steuerung

• Kabel- und Medienführung

• Montage

• Konstruktion und Engineering

• Programmierung und Inbetriebnahme

• Dokumentation und Validierung

Für die wirtschaftliche Bewertung sollte nicht nur der Anschaffungspreis betrachtet werden.

Eine modulare Konstruktion kann Vorteile bieten, wenn die Zelle später erweitert, umgebaut oder für eine neue Anwendung verwendet werden soll. Eine vollständig individuelle Sonderkonstruktion kann dagegen sinnvoller sein, wenn dadurch Prozesswege verkürzt oder besondere Anforderungen zuverlässig umgesetzt werden.

Häufig gestellte Fragen zu Roboterzellen

Was ist eine Roboterzelle?

Eine Roboterzelle ist ein definierter Arbeitsbereich, in dem ein Roboter gemeinsam mit Werkzeugen, Steuerung, Materialzuführung und Schutzkomponenten eine automatisierte Aufgabe ausführt.

Woraus besteht eine Roboterzelle?

Je nach Anwendung gehören Roboter, Endeffektor, Untergestell, Aluminiumprofile, Einhausung, Schutzzäune, Türen, Sensorik, Steuerung und Werkstückbereitstellung zur Zelle.

Welche Vorteile bietet eine modulare Roboterzelle?

Modulare Systeme lassen sich häufig schneller anpassen, erweitern oder für neue Anwendungen umbauen. Einzelne Profile, Flächenelemente und Halter können je nach Aufbau wiederverwendet werden.

Wann benötigt eine Roboterzelle eine Einhausung?

Eine Einhausung kann erforderlich sein, wenn der Zugang zum Arbeitsbereich verhindert oder der Prozess gegen Späne, Spritzer, Licht, Lärm oder andere Einflüsse abgeschirmt werden muss.

Reicht ein Schutzzaun für jede Roboterzelle aus?

Nein. Die geeignete Schutzmaßnahme hängt von der vollständigen Anwendung ab. Werkstück, Endeffektor, Geschwindigkeit, Zugänge und Prozessgefahren müssen gemeinsam betrachtet werden.

Können Cobots in offenen Roboterzellen eingesetzt werden?

Das kann möglich sein, wenn die Risikobeurteilung und das Schutzkonzept eine offene Gestaltung zulassen. Ein Cobot macht die vollständige Anwendung jedoch nicht automatisch sicher.

Kann eine Roboterzelle mobil aufgebaut werden?

Ja. Kompakte Zellen können auf beweglichen Grundrahmen oder Rollen aufgebaut werden. Tragfähigkeit, Standsicherheit, Positionierung, Medienanschlüsse und Sicherheit müssen für den mobilen Einsatz ausgelegt sein.

Welche Aluminiumprofile eignen sich für eine Roboterzelle?

Der geeignete Profilquerschnitt hängt von Abmessungen, Robotergewicht, dynamischen Kräften und der gewünschten Steifigkeit ab. Rahmen, Roboteruntergestell und Sensorhalter können daher unterschiedliche Profile benötigen.

Kann eine bestehende Roboterzelle erweitert werden?

Profilbasierte Systeme können häufig um Türen, Zaunelemente, Sensoren, Materialstationen oder weitere Aufbauten ergänzt werden. Platz, Kompatibilität und Steuerungskapazität müssen dafür vorhanden sein.

Wie groß muss eine Roboterzelle sein?

Die Größe ergibt sich aus Roboterarbeitsraum, Endeffektor, Werkstück, Materialzuführung, Schutzabständen, Türen, Bedienwegen und Wartungsflächen.
