Reinraum-3D-Drucker

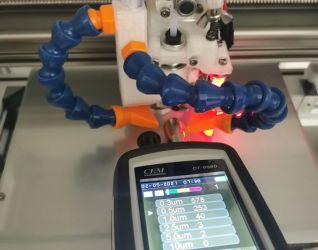

Um Produkte im medizinischen Bereich benutzen zu können, müssen die Produkte hohe Anforderungen an Sicherheit und Leistungsfähigkeit, insbesondere der Sauberkeit und Reinheit von Fremdstoffen erfüllen. Hier kommt bei der VIVE-MedTech eine selbst entwickelte 3D-Druck Produktion im Reinraum zum Einsatz: Der VIVECube – Clean Precision ist ein präziser und zuverlässiger Reinraum-3D-Drucker für die Verarbeitung von Thermoplasten. Für den 3D-Drucker wurden dabei igus drylin Antriebsachsen verwendet. Zudem kommen Polymer-Lager an verschiedenen Stellen zum Einsatz.

X-Achs-Gleitlager: Als „Bückenachse“ kommt hier eine igus WSX Doppelschiene zum Einsatz. Diese bietet sehr gute Biegesteifigkeit für die Anwendung. Auf der Schiene läuft ein eigenkonstruierter Schlitten mit drylin® Fest- und Loslagern sowie Gleitfolien aus iglidur® A180.

Y-Achs-Gleitlager: Beidseitig der Brückenachse verlaufen parallel drylin® W Einzelschienen, auf denen ebenfalls jeweils ein eigenkonstruierter Schlitten mit drylin® Fest- und Loslagern sowie Gleitfolien aus iglidur® A180 zum Einsatz kommen.

Z-Achs-Gleitlager: Zur robusten Führung der Druckplattform kommen vier parallele drylin® R Aluminiumwellen zum Einsatz. Die Druckplattform wird mittels eigenkonstruierter Schlitten mit drylin® Fest- und Loslagern sowie Gleitfolien aus iglidur® A180 an den Wellen geführt.

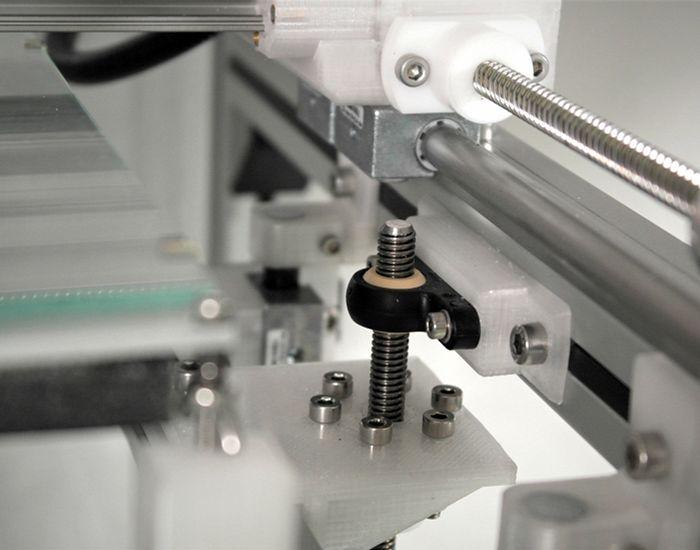

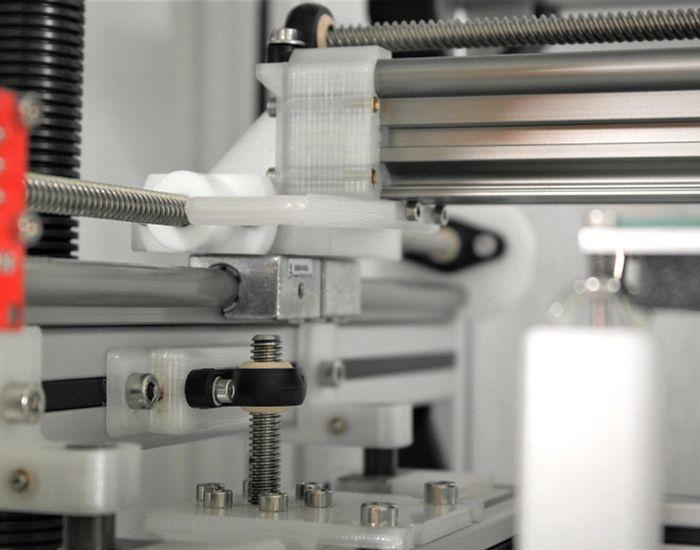

X-/Y-Antriebsstrang: Sowohl auf der Brückenachse in X-Richtung als auch auf beiden parallelen Einzelschienen in Y-Richtung kommen einfache gekapselte Schrittmotoren mit gekoppelten dryspin® Steilgewindespindeln zum Einsatz. Der Schlitten der X-Achse sowie beide parallelen Schlitten der Y-Achse werden dann mit passenden dryspin® Flanschgewindemuttern mit Schlüsselfläche aus iglidur® A180 getrieben. Die Steilgewindespindeln sind am Abschluss jeweils mittels igubal® Steh- und Flanschlagern geführt.

Z-Antriebsstrang: Zum Heben und Senken der Druckplattform kommen ebenfalls zwei synchron laufende gekapselte Schrittmotoren mit angekoppelten Trapezgewindespindeln zum Einsatz. Die Druckplattform ist mittels passender Flanschgewindemutter aus iglidur® A180 getrieben.
