Flachstecker in Werkzeugträger automatisiert einfügen
Hardware Preis:
Eigenschaft
Sehr genau zu 0,1mm
Montagezeit
um ca.50% reduziert
Integration
in Labview

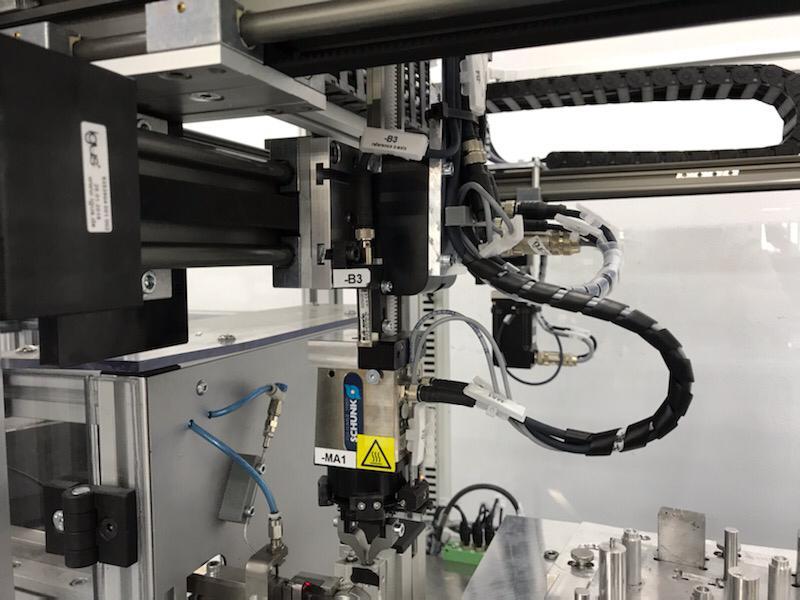

Die Firma Pantel Elektronik fertigt Flachbaugruppen nach Kundenwünschen. Bei einigen dieser Flachbaugruppen wird es während des Fertigungsprozesses nötig, Flachstecker in die Elektronik zu pressen. Anfangs setzten die Mitarbeiter die Flachstecker händisch in Werkzeugträger ein und verpressten diese abschließend mit den Leiterplatten. Um die als Schüttgut gelieferten Flachstecker automatisiert zu bestücken, werden diese zunächst durch einen Vibrationsförderer vereinzelt. Die Anlage, ausgestattet mit einem IGUS-Raumportal (500x500x100) und einem Schunk Greif-Schwenk-Modul, entnimmt den bereitgestellten Flachstecker und fügt diesen in den verschiedenen Werkzeugträgern an vorher definierten Positionen ein. Der nun vorbereitete Werkzeugträger kann entnommen und der weiteren Verarbeitung zugeführt werden. Gesteuert wird der komplette Vorgang durch einen Industrie PC mit LabVIEW. Durch das eigens entwickelte Programm entsteht ein übersichtliches GUI mit einfachen Fernwartungsmöglichkeiten, die durch eine installierte Webcam weiter verbessert werden. Nachträgliche Anpassungen sind also vergleichsweise einfach umzusetzen.
Während die Anlage bereits den nächsten Werkzeugträger bestückt, bereitet der Mitarbeitende zeitgleich die Flachbaugruppe vor und verpresst diese mit dem vorhergehenden, in der Maschine gefüllten Werkzeugträger. Durch diese parallele Abarbeitung mehrerer Prozessschritte durch Anlage und Mitarbeiter wurde die Montagezeit um annähernd 50% reduziert. Zudem wird den Mitarbeitenden eine sehr monotone und fehleranfällige Tätigkeit erspart und somit die Qualität in der Fertigung gesichert.
